Minha Nuvem Particular

Este projeto nasceu de uma ideia simples: criar um servidor doméstico que qualquer pessoa pudesse montar, entender e manter.

Ao longo dos anos, acumulei experiência com Linux, redes, containers, desenvolvimento de software e impressão 3D. Em determinado momento surgiu a vontade de reunir tudo isso em um único projeto: um servidor compacto, silencioso, bonito e funcional, capaz de hospedar serviços úteis para o dia a dia dentro da própria casa.

O resultado foi este Home Server Cube, um gabinete cúbico desenvolvido para impressão 3D, projetado para acomodar hardware comum e executar aplicações como servidores de mídia, armazenamento de arquivos, backup de fotos, jogos, automação residencial e inteligência artificial local.

Mais do que um servidor, este projeto representa a convergência de diversas áreas da tecnologia que gosto de explorar: hardware, software, infraestrutura, redes, fabricação digital e computação pessoal.

Nesta página compartilho o processo de desenvolvimento, os desafios encontrados, as escolhas de hardware, as peças impressas, a configuração do sistema operacional e os serviços que utilizo diariamente.

A proposta não é criar um produto comercial, mas demonstrar uma solução prática, acessível e replicável para quem deseja ter mais controle sobre seus próprios dados e serviços.

O que ele faz?

• Armazena fotos e vídeos da família
• Servidor de filmes e séries com Jellyfin
• Backup de arquivos
• Servidor Minecraft
• Nextcloud
• Navidrome
• Inteligência artificial local
• Acesso remoto seguro

O que é necessário?

O Home Server Cube foi projetado para utilizar componentes facilmente encontrados no mercado de usados ou reaproveitados de computadores antigos. A proposta é reduzir custos sem abrir mão da confiabilidade necessária para um servidor doméstico.

Placa-mãe
O gabinete foi desenvolvido para acomodar placas-mãe Micro-ATX compactas de aproximadamente 17 cm x 19 cm.
No projeto apresentado foi utilizada uma placa B75 compatível com processadores Intel de segunda e terceira geração.

Processador

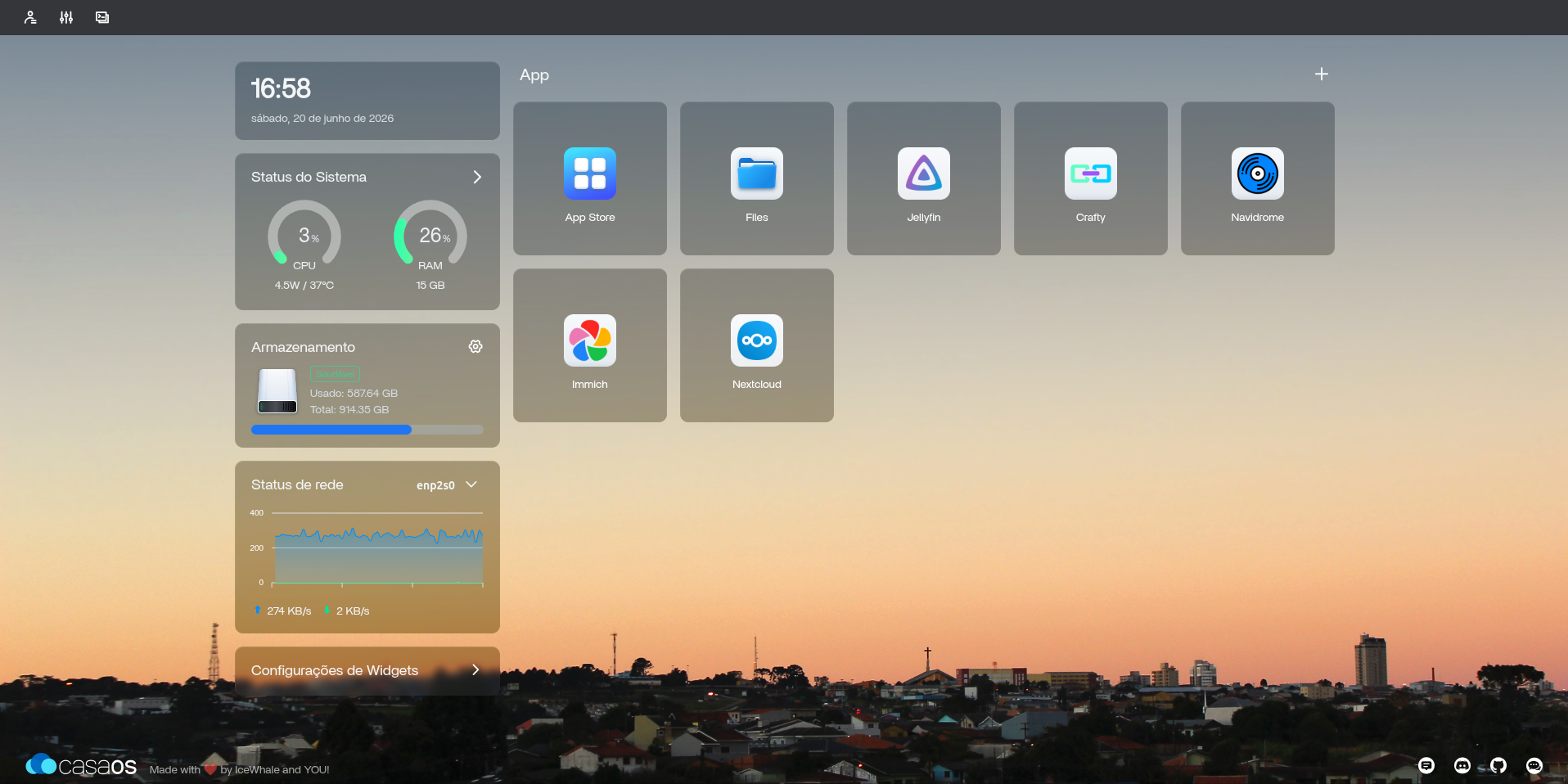

A escolha do processador depende da placa-mãe utilizada. Neste projeto foi utilizado um Intel Core i5 de terceira geração, suficiente para serviços como CasaOS, Jellyfin, Immich, Minecraft, Nextcloud, Navidrome e modelos leves de inteligência artificial local.

Memória RAM
A quantidade de memória depende dos serviços executados. Na configuração utilizada foram instalados 2 módulos DDR3 de 8 GB, totalizando 16 GB de RAM.

Armazenamento
O projeto pode utilizar SSD SATA, HD SATA, SSD NVMe ou adaptadores PCI Express para NVMe, dependendo dos recursos disponíveis na placa-mãe escolhida.

Fonte de alimentação
Foi utilizada uma fonte ATX Low Profile, escolhida por ocupar menos espaço interno sem comprometer a refrigeração.

Sistema de refrigeração
São necessários cooler para o processador, aberturas de ventilação no gabinete e, dependendo do hardware utilizado, ventoinhas auxiliares.

Fixação
Também são necessários parafusos para a placa-mãe, fonte, SSDs, HDs e espaçadores metálicos ou plásticos.

Botão Power
Qualquer botão momentâneo compatível com placas-mãe ATX pode ser utilizado.
No meu caso, reaproveitei o botão power de um Dell OptiPlex que seria descartado, apenas por ele ser quadrado e combinar com o design.

Gabinete
Todas as peças estruturais foram produzidas em impressora 3D utilizando filamento PLA.

Neste projeto

Arquivos para download

Se você deseja montar seu próprio Home Server Cube, disponibilizei gratuitamente os arquivos utilizados no projeto.

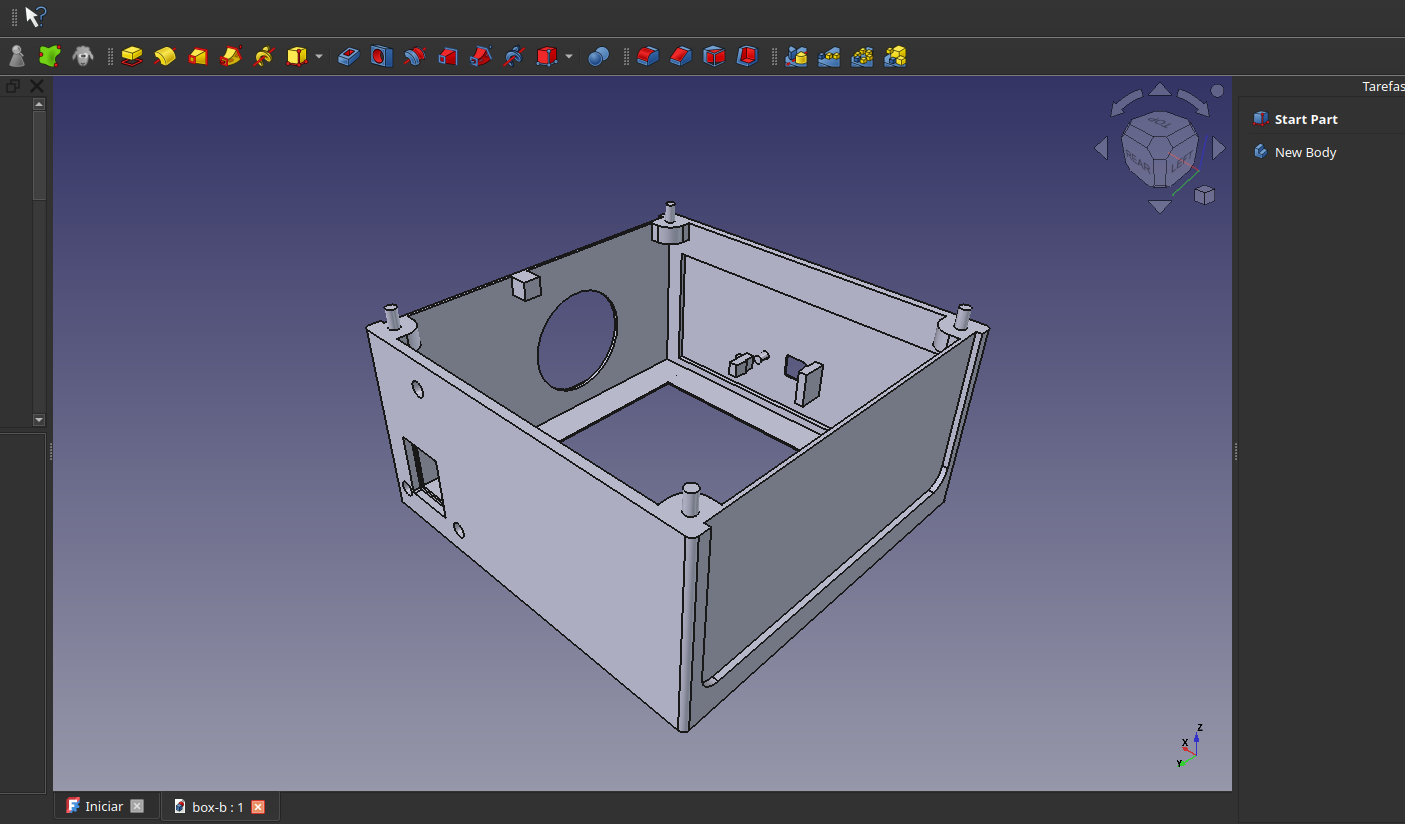

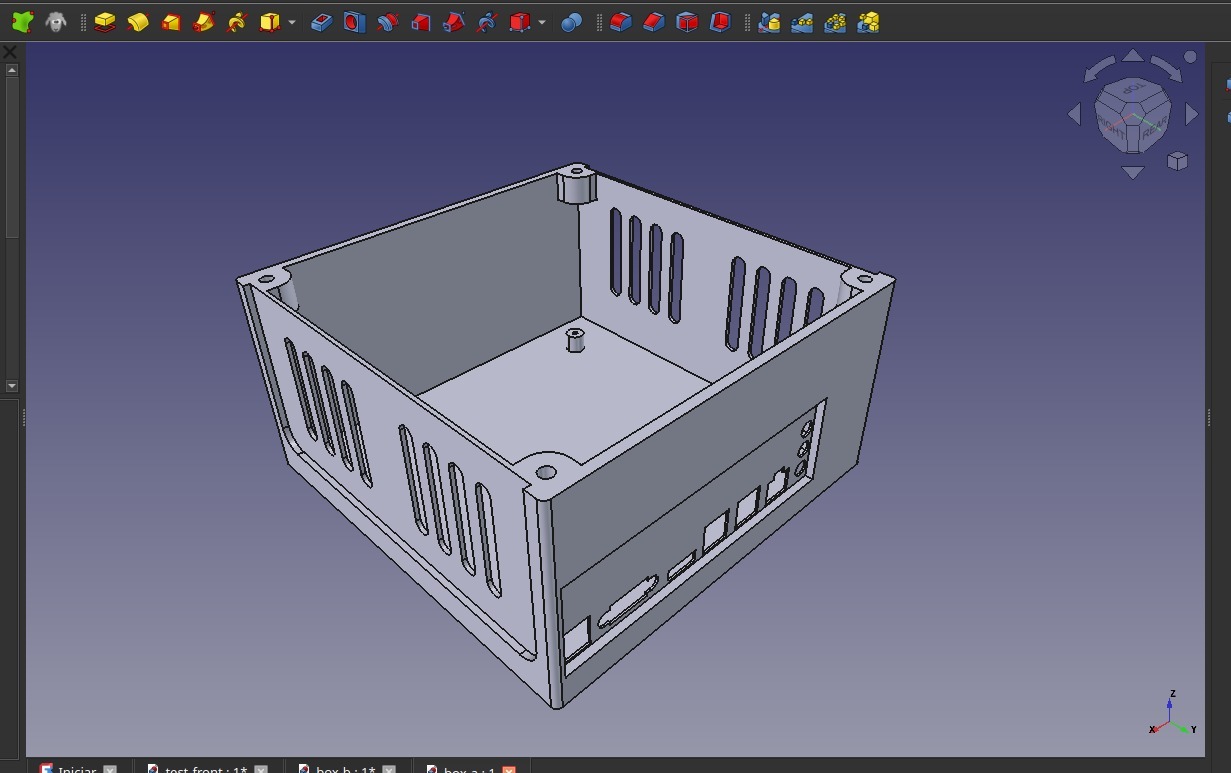

O gabinete foi desenvolvido no FreeCAD e dividido em partes para facilitar a impressão e montagem.

Para cada peça estão disponíveis o arquivo original do FreeCAD, no formato .FCStd, e o arquivo de impressão 3D, no formato .STL.

Estrutura dos arquivos
Base_A.FCStd
Base_A.stl
Superior_B.FCStd
Superior_B.stl
Tampa.FCStd
Tampa.stl

Licença de uso
Os arquivos são disponibilizados gratuitamente para uso pessoal, estudo e modificação.
Caso realize melhorias ou adaptações interessantes, fique à vontade para compartilhar o resultado no e-mail gutierre69@gmail.com.

Importante
Este gabinete foi projetado para acomodar a configuração descrita neste projeto. Antes de imprimir, verifique as dimensões da sua placa-mãe, fonte de alimentação, sistema de refrigeração e dispositivos de armazenamento.

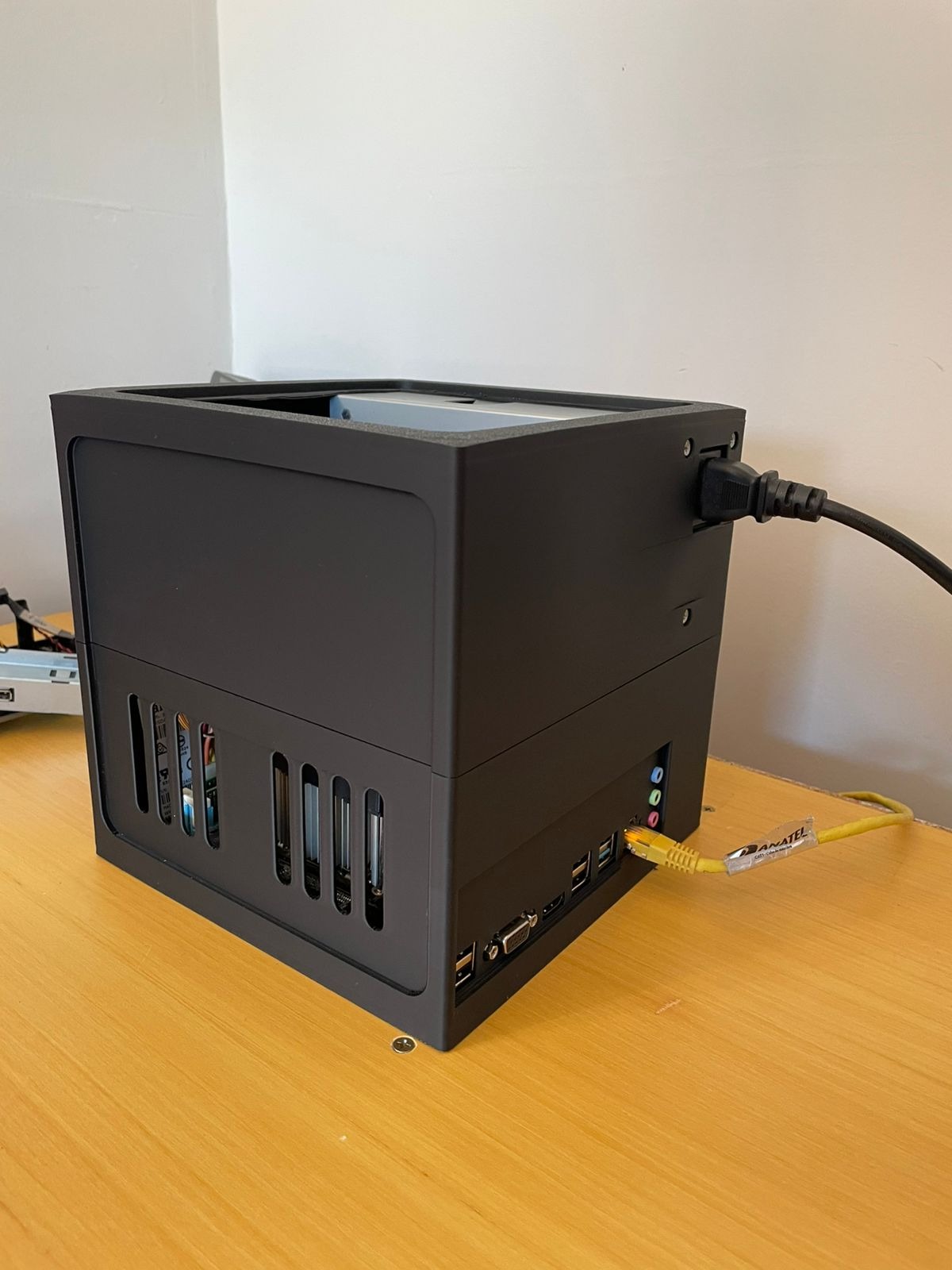

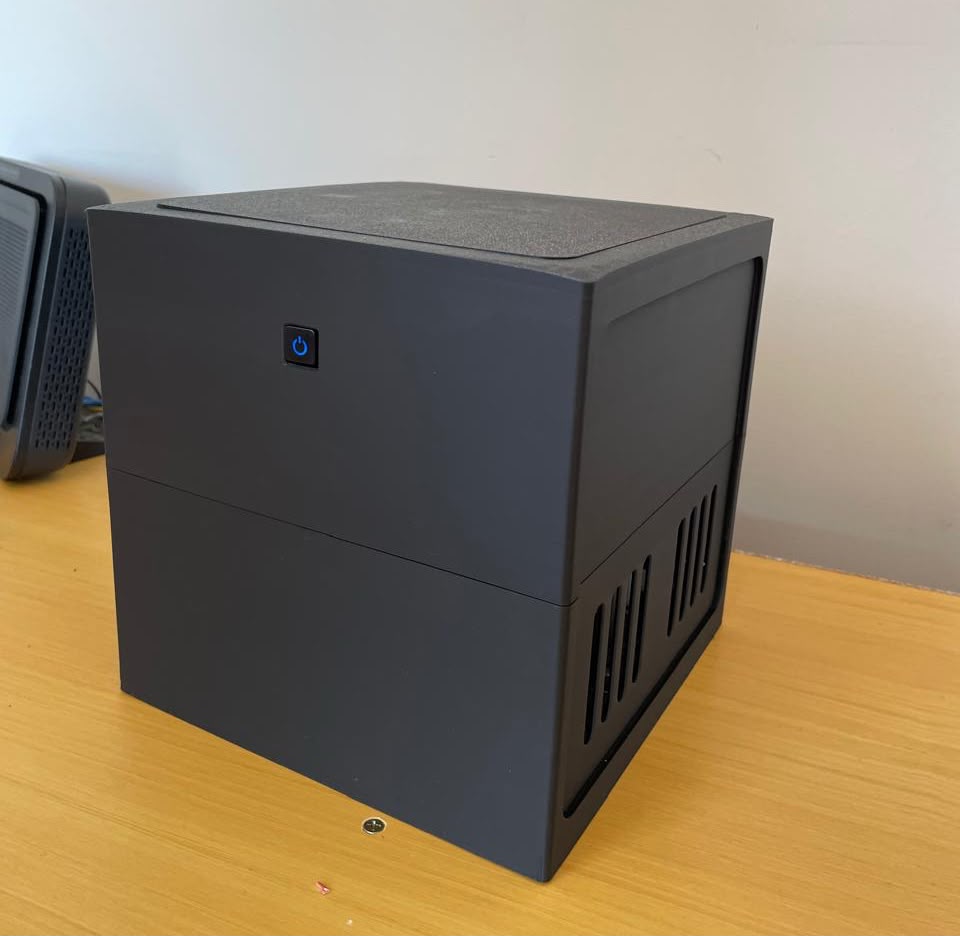

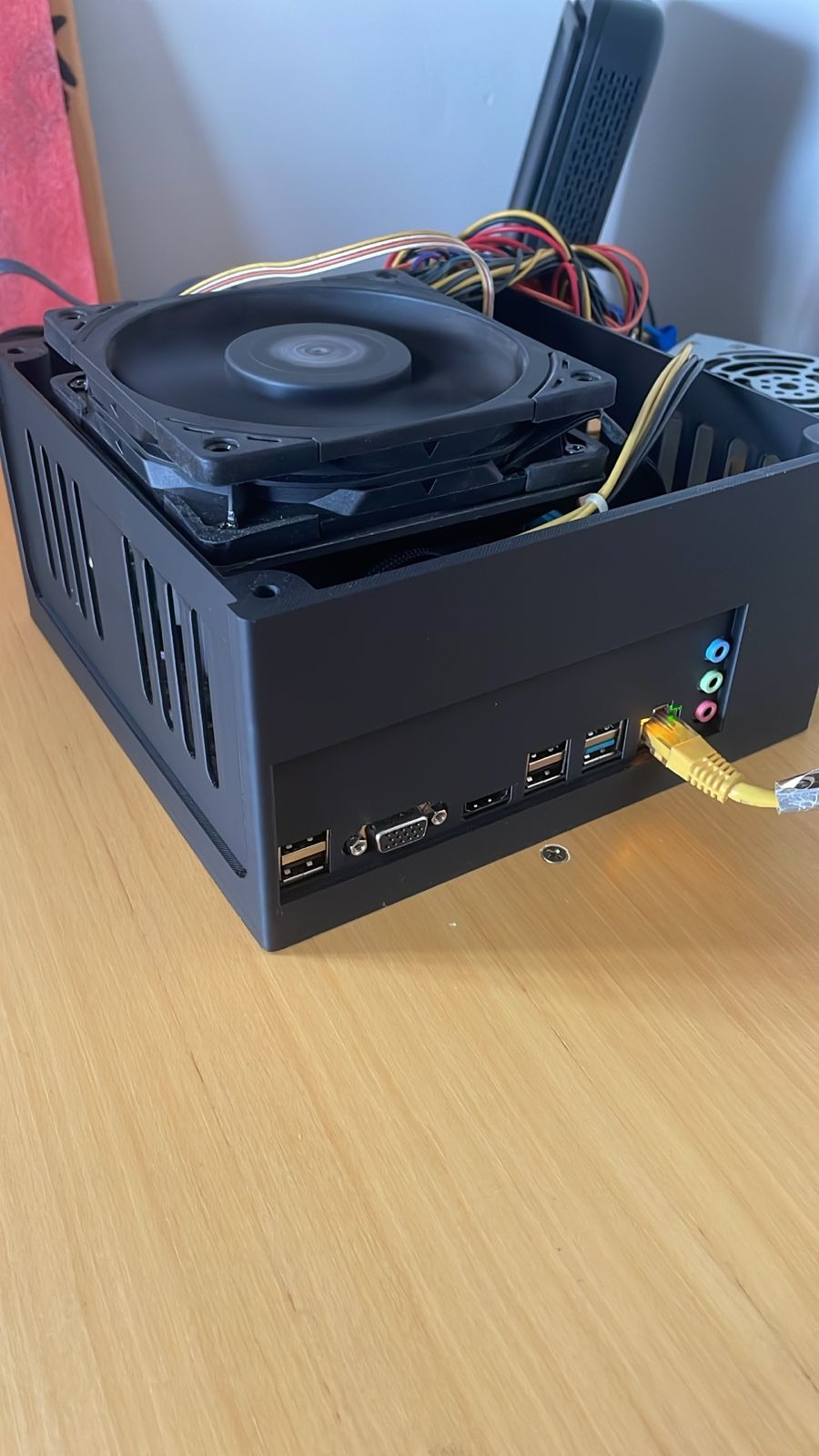

Fotos
